Tipos de Comportas

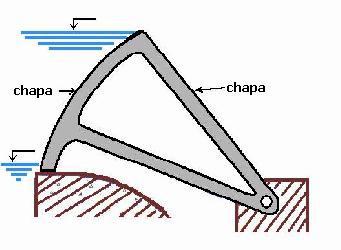

Comportas para Vertedores São comportas que permitem acumular água nos reservatórios, permitindo uma descarga pelo vertedouro, quando as chuvas intensas elevam o nível das águas. Estas comportas são do tipo setor, e são acionadas por um guincho, permitindo a passagem da água, sobre o vertedor, conforme a ilustração.

Comportas para Tomada D'água Nas tomadas de água para acesso à tubulação que alimenta a turbina é colocada uma comporta, geralmente plana. Estas comportas são do tipo gaveta e podem ser manuais, para pequenas instalações, ou acionadas por guinchos, servomecanismos ou pontes rolantes, quando em grandes instalações. Quando a pressão da montante da barragem é muito elevada, utilizam-se roletes para reduzir o esforço necessário para seu deslocamento.

Comporta pequena		Comporta de rolos

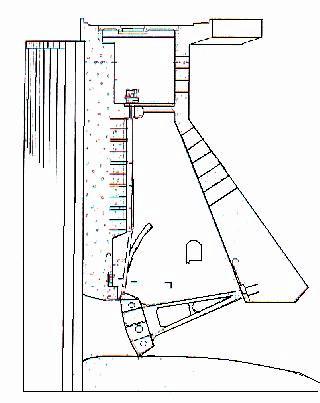

Comportas de Fundo São comportas destinadas ao esvaziamento do reservatório, ou à remoção de sedimentos acumulados no fundo. A escolha é condicionada ao tipo de barragens, à profundidade em que serão instaladas, e à sua finalidade. A ilustração mostra uma comporta do tipo Radial de Fundo. Saiba mais sobre o controle da vazão d'água utilizando as válvulas.
