Já aprendemos a expressar incertezas quando escrevemos o resultado de uma medida. Num gráfico vamos expressar a incerteza de cada ponto experimental na forma de uma barra vertical (ou horizontal) que representará o intervalo de confiança definido pela incerteza da grandeza.

Representar dados da tabela abaixo em um gráfico.

Espaços e velocidades de um corpo.

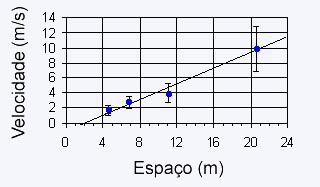

Velocidades e posições de um corpo.

Note que a incerteza do espaço não foi colocada no gráfico, pois é menor que o ponto marcado. Neste gráfico também foi ajustada uma reta média que representa os pontos experimentais. A reta média pode ser traçada observando algumas regras simples:

• Procure passar a reta equilibradamente pelo maior número de pontos.
• A origem (0; 0) pode ou não ser um ponto experimental. Se for fisicamente justificável, trate-a como qualquer outro ponto experimental, caso contrário trace a melhor reta ignorando a origem.
• A reta deve estar contida na maioria das barras de incertezas.

Manfredo H. Tabacniks
