A
caixa de resistência é um conjunto de resistências de valores determinados,
que podem ser colocadas ou retiradas do circuito pela maneira que
explicaremos. Elas tem esse nome porque as suas resistências são
sempre colocadas no interior de uma caixa, para que fiquem protegidas.
A
caixa de resistências consta de:
1o) um conjunto de peças metálicas a, b, c, d, e,
f, curtas e largas, de maneira que suas resistências são desprezíveis;
2o) um conjunto de resistências de valores conhecidos,
por exemplo
,
,
,
,
. As peças metálicas são separadas umas das outras, e cada
resistência tem as suas extremidades ligadas a duas placas contíguas (fig.133)
por exemplo, a resistência de
tem uma extremidade ligada à peça a, outra ligada à peça
b, etc..
3o) um conjunto de cavilhas que podem ser encaixadas
com exatidão entre duas peças metálicas. Essas cavilhas são metálicas
mas tem um pequeno cabo de madeira por onde nós as seguramos.
Figura 133
O
circuito é ligado à primeira peça metálica, em A, e à última, em
B. Retirando-se da caixa a primeira cavilha interrompe-se a ligação
entre a e b; e a corrente só pode passar de a a b através da resistência
de
. Se a primeira cavilha permanecer entre a e b, a ligação
entre a e b será direta, isto é, a ligação através da cavilha oferece
uma resistência desprezível mesmo em relação à resistência de
. Então praticamente a totalidade da corrente passa de a
e b através da cavilha, e não pela resistência de
; esta resistência fica fora de circuito. O mesmo acontece
em relação às demais resistências e cavilhas correspondentes. Portanto,
para se colocar uma resistência no circuito deve-se retirar a cavilha
correspondente. Por exemplo; retirando-se as três primeiras coloca-se
no circuito a resistência de
; retirando-se as cavilhas 3a, 4a e
5a somente, coloca-se no circuito a resistência de
; retirando-se todas as cavilhas, coloca-se a resistência
de 1111,1
; e não se retirando nenhuma, não se coloca nenhuma resistência

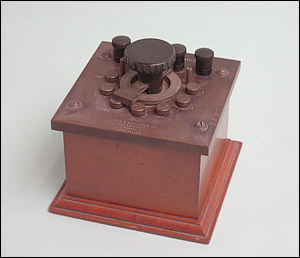

no circuito. A figura 134 é a fotografia de uma caixa de resist6encias.
Figura 134
